石家莊飛泰圓鋼超聲波自動探傷設備介紹

石家莊飛泰檢測儀器有限公司生產的圓鋼超聲波自動探傷設備主要用于圓鋼類棒材探傷檢測，自動化程度高，可以自拍上下料、自動探傷、自動評估、自動報警、自動打印探傷報告等。

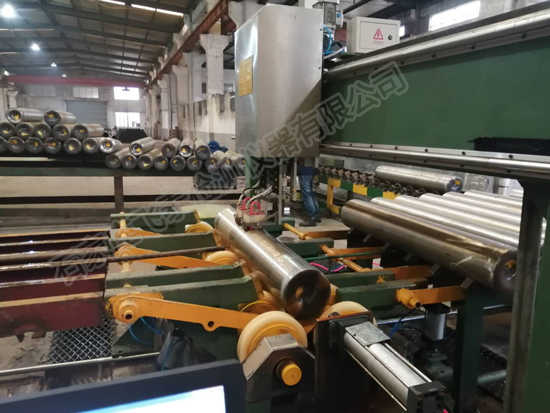

圓鋼超聲波自動探傷設備

設備整體包括依次排列的上料機構部件、超聲探傷檢測部件、出料與傷料剔出部件和自動控制部件；其中，上料機構部件包括上料滾道、前驅動V型滾輪槽和翻料機構，該翻料機構夾置于橫向排列的上料滾道與前驅動V型滾輪槽之間；超聲探傷檢測部件包括設置于底盤上且依次排列的第一驅動箱、第二驅動箱、超聲波探傷設備、對中升降機構、第三驅動箱、吹干與打標機構和第四驅動箱，對中升降機構設置于超聲波探傷設備的下方；出料與傷料剔出部件包括橫向排列的翻料裝置、合格件滾道和缺陷件滾道，該翻料裝置位于合格件滾道和缺陷件滾道之間；自動控制部件分別連接上料機構部件、超聲探傷檢測部件和出料與傷料剔出部件。本實用新型提高了檢測效率，具有精度高，適用范圍廣的優點。
