磁粉探傷儀實際應用中的優點及局限性-飛泰

磁粉探傷儀成本很低，探傷速度快

磁粉探傷設備不貴，鍋爐壓力容器壓力管道常用的磁軛式磁粉探傷儀和用于熒光磁粉探傷的黑光等都只有幾千元，用于軸類工件直接通電檢測的固定床式大功率探傷機也就幾萬元。至于消耗材料，費用更低，一臺大型球罐探傷所消耗的材料成本只有幾十元。磁粉檢測速度很快，例如使用交叉磁軛檢測焊縫，每分鐘檢測速度可達2m左右，軸類工件直接通電檢測，完成磁化只需要數秒。

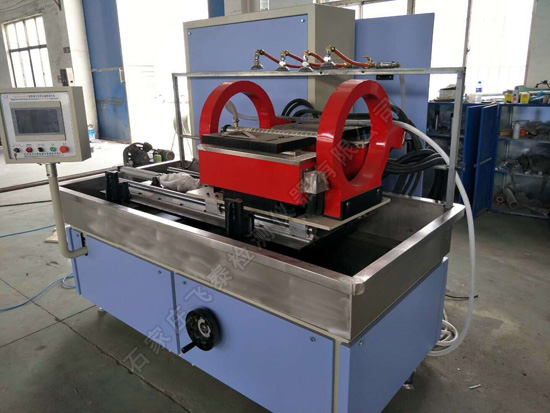

熒光磁粉探傷機

磁粉探傷儀適宜鐵磁材料探傷，不能用于非鐵磁材料檢驗

用于制造承壓類特種設備的材料中，屬于鐵磁材料的有：各種碳鋼、低合金鋼、馬氏體不銹鋼、鐵素體不銹鋼；不具有鐵磁性性質的材料有：奧氏體不銹鋼、鈦及鈦合金、鋁及鋁合金、銅及銅合金。

檢測靈敏度很高，可以發現極細小的裂紋以及其他缺陷

有關理論研究和實驗結果表明：磁粉探傷檢測可檢出的最小裂紋尺寸大約為：寬度1μm，深度10μm，長度mm，但實際現場應用時可檢出的裂紋尺寸達不到這一水平，比上述數值要大得多。雖然如此，但在探傷檢測中，對表明裂紋檢測靈敏度還是最高的。

磁粉探傷儀可以檢出表面和近表面缺陷，不能用于檢查內部缺陷

可檢出的缺陷埋藏深度與工作狀況、缺陷狀況以及工藝條件有關，對光潔表面，例如經磨削加工的軸，一般可檢出深度為1-2mm的近表面缺陷，采用強直流磁場可檢出深度達3-5mm近表面缺陷。但對焊縫檢出來說，因為表面粗糙不平，背景噪聲高，弱信號難以識別，近表面缺陷漏檢的幾率是很高的。

工件的形狀和尺寸對探傷有影響，有時因其難以磁化而無法探傷

磁粉探傷的磁化方法有很多種，根據工件的形狀、尺寸和磁化方向的要求，選取合適的磁化方法是磁粉探傷工藝的重要內容。磁化方法選擇不當，有可能導致檢測失敗。對不利于磁化的某些結構，可通過鏈接輔助塊加長或形成閉合回路來改善磁化條件。對沒有合適的磁化方法且無法改善磁化條件的結構，應考慮采用其他檢測方法。
