超聲波探傷檢測分類及探傷檢測注意要點

超聲波探傷檢測分類

按原理分類：有脈沖反射法、共振法和穿透法三種，脈沖反射法是應用最多的探傷方法。

按顯示分類：按超聲波屏顯示的方式分為A型顯示、B型顯示、C型顯示等，A型顯示是使用最多的方式。

按探傷波型分類：按超聲波的波形分類大致可以分為直射探傷法（縱波探傷法）、斜射探傷法（橫波探傷法）、表面波探傷法和板波探傷法四種，縱波探傷法和橫波探傷法是用的較多的兩種。

按探頭數目分類：按探頭探傷時的數量分類有單探頭法、雙探頭法、多探頭法三種分類，單探頭法是使用最多的。

按接觸方法分類：按接觸方法分類有水浸法、接觸法兩種。

超聲波探傷設備基本操作

1、探傷時機選擇：根據要達到的檢測目的，選擇最適當的探傷時機，如工件是在焊縫應在正火處理后在進行探傷。

2、探傷方法選擇：根據工件情況，選擇恰當探傷方法。如對焊縫，應選擇單斜探頭接觸法；對鋼管，選擇聚焦探頭水浸法等。

3、探傷儀的選擇：根據探傷方法及工件情況，選定能滿足工件探傷要求的探傷儀去探傷。如超聲波探傷設備、渦流探傷設備等。

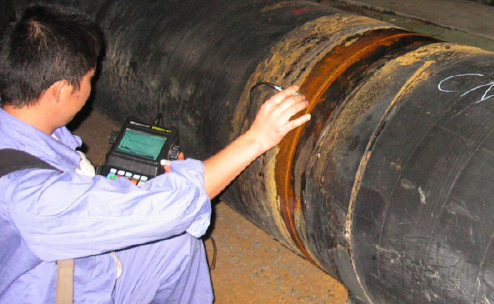

4、探傷方向和掃查面的選定：進行超聲波探傷時，探傷方向很重要。探傷方向應以能發(fā)現缺陷為準，應根據缺陷的種類和方向來決定。如焊縫探傷時，應根據焊縫坡口形式和厚度選擇掃查面，決定是從一面兩側還是兩面四側探傷。

5、頻率的選擇：根據工件的厚度和材料的晶粒大小，合理的選擇探傷頻率，如對粗晶探傷，不宜選擇用高頻，因為高頻衰減大，往往得不到足夠的穿透力。

6、探傷面修整：對不合探傷要求的探傷表面，必須進行適當的修整，以免不平整的探傷面影響探傷靈敏度和探傷結果。

7、耦合劑和耦合方法的選擇：為了讓探頭發(fā)射的超聲波傳入工件，應使用合適的耦合劑。

8、探傷靈敏度的選擇：用適當的標準試塊去選定合適的波高嗎，確定探傷靈敏度。

超聲波探傷設備的使用還是要讓專業(yè)無損檢測人員操作，術業(yè)有專攻，很微小的操作就有可能造成檢測錯誤，從而影響工件的使用。
