便攜式數控電火花刻傷機

便攜式數控電火花刻傷機介紹

便攜式脈沖刻傷機是用于制作鋼管、棒材探傷樣管的精密儀器，它以可控制的電火花方式進行加工，可在鋼管內、外壁制作縱向、橫向標準人工槽，用于后期探傷測試使用。

便攜式數控電火花刻傷機核心部分采用先進的數字處理技術和系統集成技術，利用現代先進的數字控制及伺服技術，制傷便捷，加工精度高，速度快，操作簡便，性能處于國際先進水平。整個儀器采用便攜式設計，便于攜帶，對鋼管刻傷環境要求低。

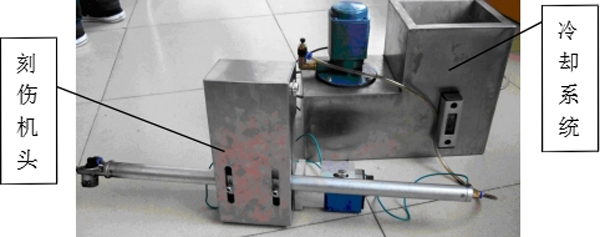

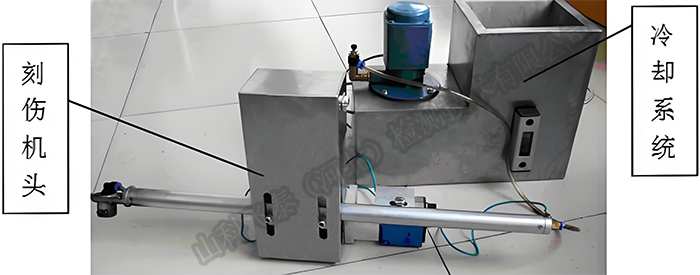

便攜式數控電火花刻傷機組成部分

（1） 數控刻傷機主機

通過對主機進行參數設置，自動控制刻傷加工過程。

（2） 刻傷運動機構

 主要由精密步進電機和配套的導向機構組成，配置磁力座、電極夾具、工具等。

（3） 冷卻循環系統

 由單相電機，泵，油、渣分離裝置，循環油箱等組成。

便攜式數控電火花功能

1、有可控制的電脈沖發生及調制

2、根據輸入刻傷深度參數，通過數控系統精密控制刻傷過程

3、電控系統自動控制導桿運行機構的上升、下降和停止

4、控制加工電源的輸出

5、根據要求對刻傷儀器的工作狀態，如加工電壓、電流及運行機構位置等進行調節

6、實時精密顯示加工速度和已刻的深度值

7、具有手動對刀、自動刻制功能

便攜式數控電火花刻傷機安裝步驟

（1） 將便攜式數控電火花刻傷機主機放置于加工制作平臺的放置位置。

（2） 按照文字說明和相關提示，正確連接 220V 電源線、控制線以及加工正負電極線等。

（3） 將試樣平穩放置于加工底座上，并對試樣表面進行處理，確保導電性能良好。

（4） 組裝刻傷運動機構。

（5） 將組裝好的刻傷運動機構通過磁力座固定于待加工試樣上，或者將其固定于加工制作平臺的移動支撐架上。

（6） 修磨電極片，使之與試樣待加工面吻合。

（7） 使用石墨電極時，加工電源負極連接于刻傷運動機構懸臂上，正極通過鱷魚夾與待加工試樣可靠連接；而使用銅電極時，正好相反，加工電源正極與刻傷運動機構懸臂相連，   負極通過鱷魚夾與待加工試樣可靠相連。

（8） 連接冷卻循環系統。

便攜式數控電火花刻傷機保養

本設備為精密數控設備，正確的維護和保養有利于保證加工精度，延長設備無故障使用  時間。在使用過程中應注意以下事項：

（1） 除運動機構電極、磁力座需按要求拆卸和組裝外，不得拆卸儀器其它部件，更不能隨意改變儀器內部參數設置，否則可能引起加工狀態不正常，甚至系統軟件丟失。入于故障，請安說明書所述步驟排除，如仍不能排除的，可聯系我們。  對由于隨意拆卸造成的儀器損壞，本公司不承擔責任。

（2） 儀器必須防潮，遠離熱源。

（3） 每刻傷兩小時，必須停機半小時以上休息，防止刻傷機內部電子部件過熱損壞！

（4） 線纜嚴禁帶電插拔。

（5） 冷卻液較臟時，應及時更換，并徹底清洗油箱，防止循環冷卻系統堵塞和損壞油泵。

（6） 線纜不用時應盤放，不允許過度彎折。

（7） 應避免讓懸臂受力，否則會損傷步進電機絲杠和其運行導軌。

（8） 每次使用完畢，應清洗所有部件并歸位，各部件應保持干燥，禁止液體流入電氣系統。

（9） 電極應輕拿輕放，妥善保存。
